Доработка сидений ваз 2114

Доработка сидений ваз 2114

Потребуется: мотор стеклоподъемника дверей (каталожные номера: 2110-3730611 и 2110 правый 2110-3730610, примерная цена — 700 рублей), предохранители на 10А, кнопки электростеклоподъемников дверей от ВАЗ 2110 и провода.Разбираем мотор редуктор стеклоподъемника и снимаем железный диск-фиксатор, который крутит весь механизм. Дорабатываем его так, чтобы центральное отверстие было размером 13.6х10мм. Устанавливаем на сиденья часть мотора стеклоподъемника ваз 2110часть мотора стеклоподъемника ваз 2110 (отверстие шире)механизм регулировки наклона спинки сиденья ВАЗустановка мотора стеклоподъемника на сиденье ВАХУстанавливаем электропривод при помощи двух болтов М6х12, пластиковую заглушку убираем. установка мотора стеклоподъемника на сиденье ВАЗ
установка мотора стеклоподъемника на сиденье ВАЗустановка мотора стеклоподъемника на сиденье ВАЗустановка мотора стеклоподъемника на сиденье ВАЗЖелезная часть электропривода должна быть направлена к сиденью. В ней делаем отверстие диаметром около 13 мм. Металлический болт, который крутит катушку стеклоподъемника, из конструкции убираем. При необходимости закрываем электропривод сидений защитным кожухом. В данном случае он сделан из стекловолокна. доработка мотора стеклоподъемника вазболт механизма регулировки наклона спинки сиденьяэлектро механизм регулировки наклона спинки сиденья ВАЗКнопки размещаем в любом удобном для вас месте, например, на центральном тоннеле или внутри подлокотника.

Подключение

mt_ignore

Схема подключения электропривода спинки сиденья:Контакты 3, 5 и 6 — это «масса». Контакты 1 и 7 подключаем к электромотору. Контакт 4 — +12В от подсветки салона. Контакт 2 — +12В от зажигания через предохранитель 10А.Весь процесс установки электропривода сиденья также показан на видео: Напомним, другой способ сделать электрорегулировку сидений — позаимствовать такие от иномарки. Читайте также, как поднять сиденья, когда нет регулировки по высоте и как самостоятельно сделать вентиляцию сидений.

Доработка ВАЗ 2115 своими руками. Доводим до ума не самый удачный ВАЗ

Доработка ВАЗ 2115 своими руками. Доводим до ума не самый удачный ВАЗНа вопрос, может ли быть произведена доработка ВАЗ 2115 своими руками, можно дать однозначно утвердительный ответ. И не только потому, что в любом штатном авто есть что улучшать, но и потому, что данная модель довольно популярна среди населения, а каждый, наверное, хочет, чтобы его любимица выглядела как можно привлекательнее, оригинальнее и оживленнее, по сравнению с заводскими конструкциями, сходящими с конвейера.Доработка ВАЗ 2115 своими руками, как и любого не слишком навороченного авто, производится в несколько этапов, постепенно (в зависимости от планируемых трат и семейного бюджета). В этом и заключается вся прелесть самостоятельной доработки: накопил денег – сделал одно, завтра – другое, и так – постепенно машина превращается из унылого средства передвижения в машину мечты. Самые популярные переделки: внешний марафет и свет, салон, движок, ходовая. Но давайте обо всем по порядку, хотя бы в двух словах.Доработка ВАЗ 2115 своими руками. Доводим до ума не самый удачный ВАЗ

Читайте так же:
Как снять заднее сидение на w124

Ford Focus Клуб

s_pl Маршал
МаршалСообщения: 9250 Зарегистрирован: 24 апр 2006, 12:35 Авто: X-REY ’16 1.6 5MT 5d, PICANTO ’11 1.0 5MT 5d Откуда: Липецк Благодарил (а): 15 раз Поблагодарили: 17 раз Контактная информация:

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение s_pl » 01 апр 2015, 23:04

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение evgeniy62 » 03 апр 2015, 10:17

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение evgeniy62 » 08 апр 2015, 14:38

s_pl Маршал
МаршалСообщения: 9250 Зарегистрирован: 24 апр 2006, 12:35 Авто: X-REY ’16 1.6 5MT 5d, PICANTO ’11 1.0 5MT 5d Откуда: Липецк Благодарил (а): 15 раз Поблагодарили: 17 раз Контактная информация:

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение s_pl » 08 апр 2015, 16:43

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение evgeniy62 » 09 апр 2015, 14:46

s_pl Маршал
МаршалСообщения: 9250 Зарегистрирован: 24 апр 2006, 12:35 Авто: X-REY ’16 1.6 5MT 5d, PICANTO ’11 1.0 5MT 5d Откуда: Липецк Благодарил (а): 15 раз Поблагодарили: 17 раз Контактная информация:

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение s_pl » 09 апр 2015, 16:41

Лётчиков Маршал
МаршалСообщения: 7668 Зарегистрирован: 11 фев 2009, 19:03 Авто: FFII-2007 1.8 L 125 коней СЕДАН. Explorer IV -2009 4L 213 л/с Limited 4×4 Откуда: г. Псков Благодарил (а): 167 раз Поблагодарили: 109 раз Контактная информация:

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение Лётчиков » 10 апр 2015, 10:16

Коля Изображение
Федя Изображение
Мачо Изображение
КОЛЯ спустя 10 лет Изображение

Re: Электропривод спинки сиденья своими руками

  • Цитата

Сообщение evgeniy62 » 10 апр 2015, 13:20

Читайте так же:
Как снять заднее сидение на киа церато 2

Выборнов Полковник
ПолковникСообщения: 800 Зарегистрирован: 23 июн 2011, 13:34 Авто: Фокус 2 рестайл 2008 Гия, ВАЗ-21112 Космос Ларгус Кросс 2020 Откуда: СССР Благодарил (а): 10 раз Поблагодарили: 23 раза

Электропривод спинки сидения (ЭСС)

Собрал таки одно переднее сиденье, пассажирское. Ну и внедрил туда приблуду, которую давно хотелось сообразить)
А мысля такая возникла после прочтения этой темы на аллгазе: forum.allgaz.ru/showthread.php?t=41178

Для этого использовался мотор стеклоподъемников от ВАЗ — Мотор-редуктор стеклоподъемника ВАЗ-2110 КЗАЭ
Артикул: 20.3780-01 www.avtoall.ru/motor_redu…2110_pravyiy_kzae-013984/

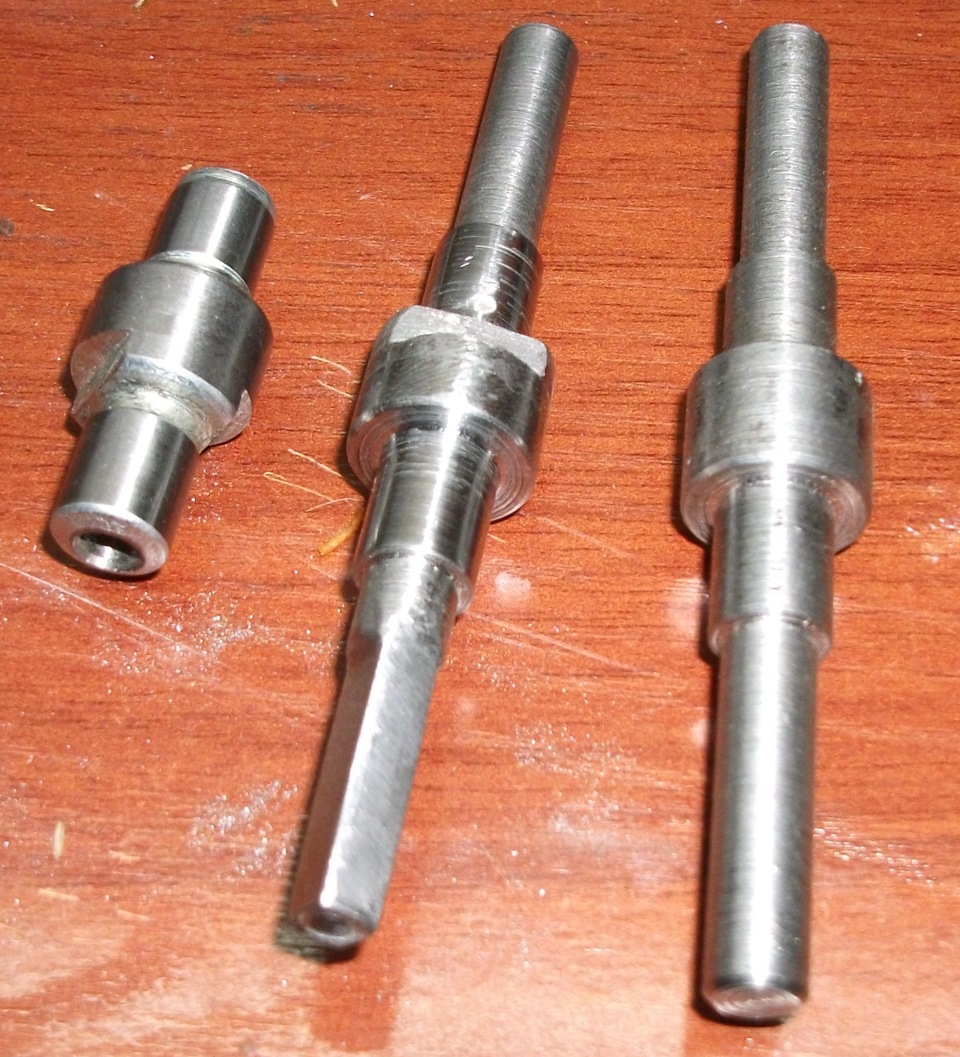

От него понадобилось только отрезать немного корпус редуктора, это видно на 4ом фото. Чтобы мотор подходил для необходимых нам нужд, надо выточить новую ось. Оси были выточены. Правда, фрезеровщика я так и не нашел, поэтому грани пилил напильником по хардкору)) Но вроде все получилось. На второй образец буду таки болгаркой работать, напильником сильно долго)) Вот такие они, эти оськи:

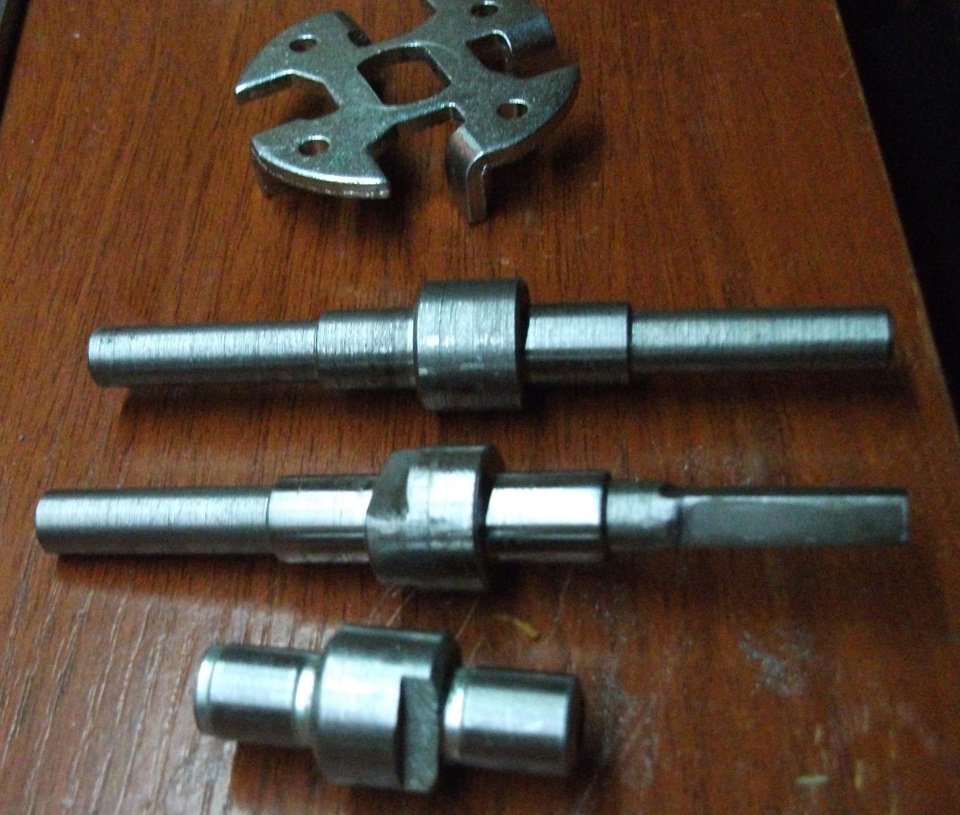

Да, те плоскости, что вертятся в медных втулках в корпусе, надо мелкой шкурочкой полирнуть, зажав в дрель. Вот тут видно, на одной оси шлифануто, на другой нет:

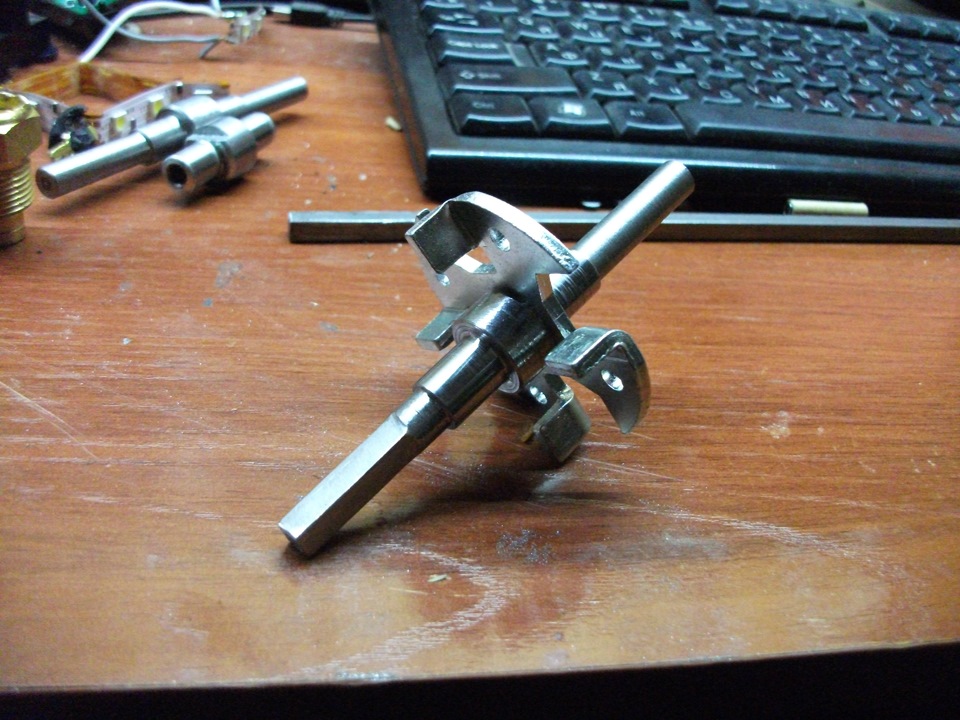

Новая ось вставляется в "переходник",

который уже вставляется в шестеренку в редукторе

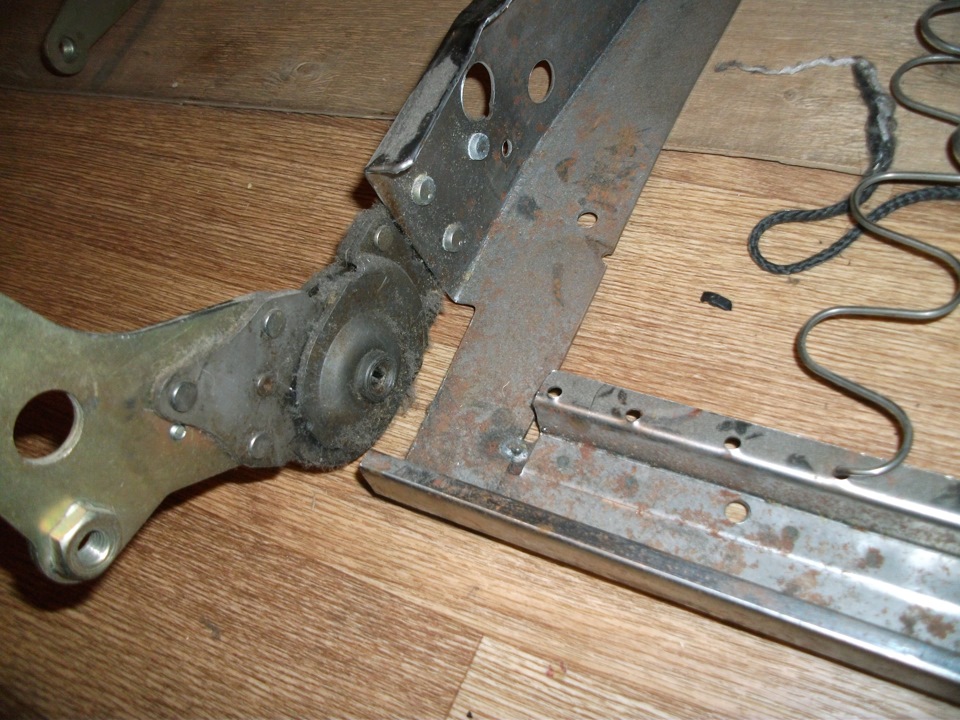

Дальше берется корпус кресла

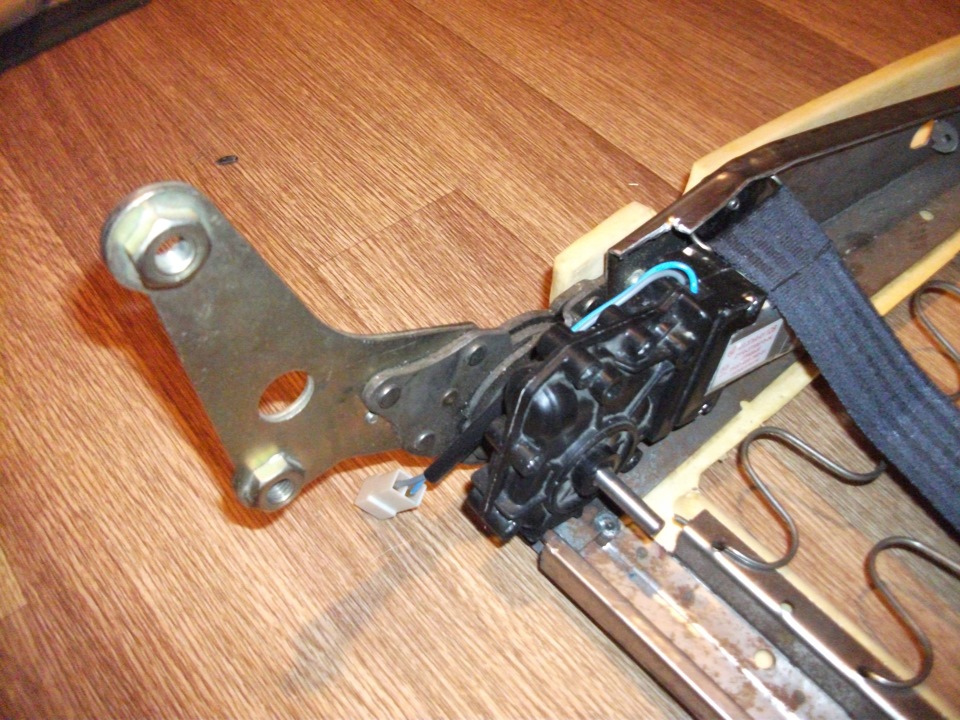

Немного подрезается, и мотор втыкается на "свое" место.

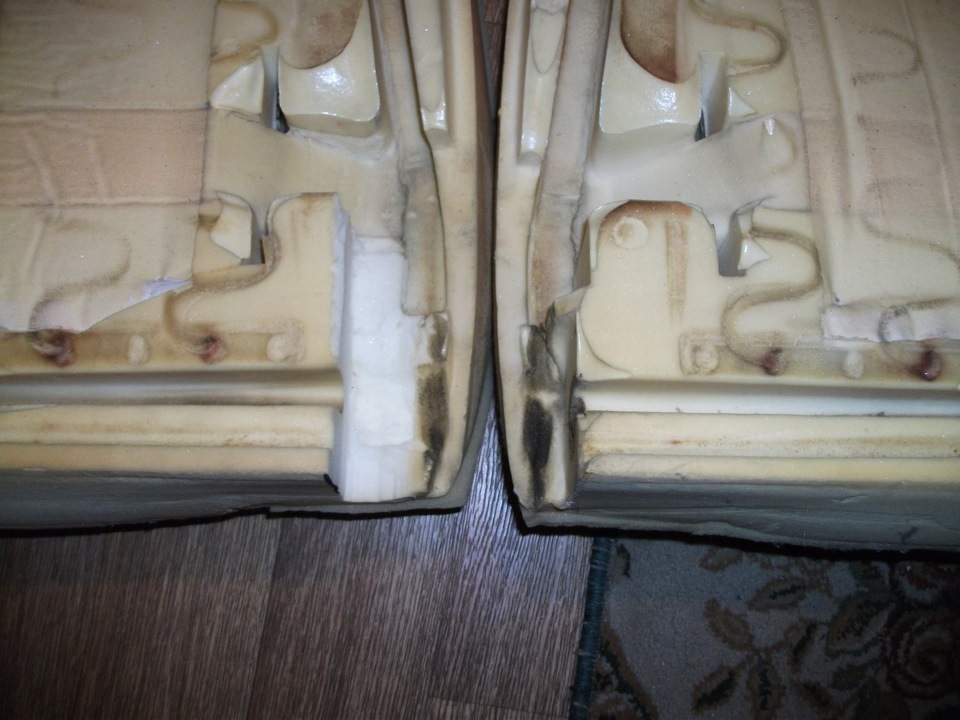

В поролоне надо немного прорезать, чтобы мотор вставал без проблем. На фото видно сколько примерно резать.

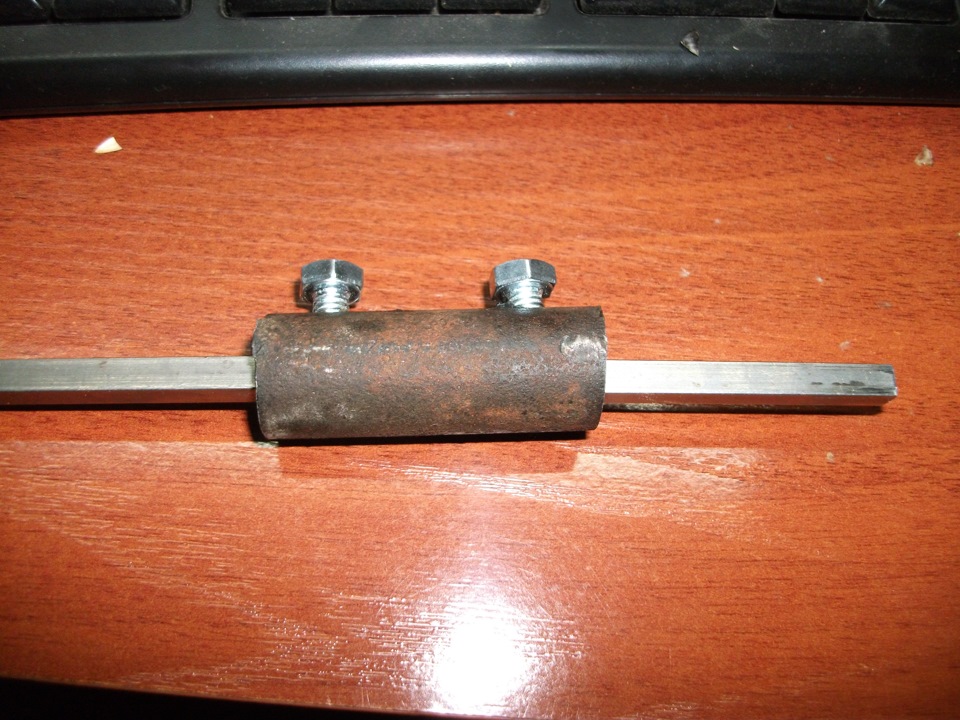

Далее та ось, что стояла в сидении, у меня это был квадратный пруток, обрезается чтобы влезать вровень с осью торчащей из мотора. И, чтобы соединить ось мотора, и ту ось что идет на вторую сторону, сделал соединитель из круглого профиля, просверлил отверстие и пару дырок для фиксирующих болтов.

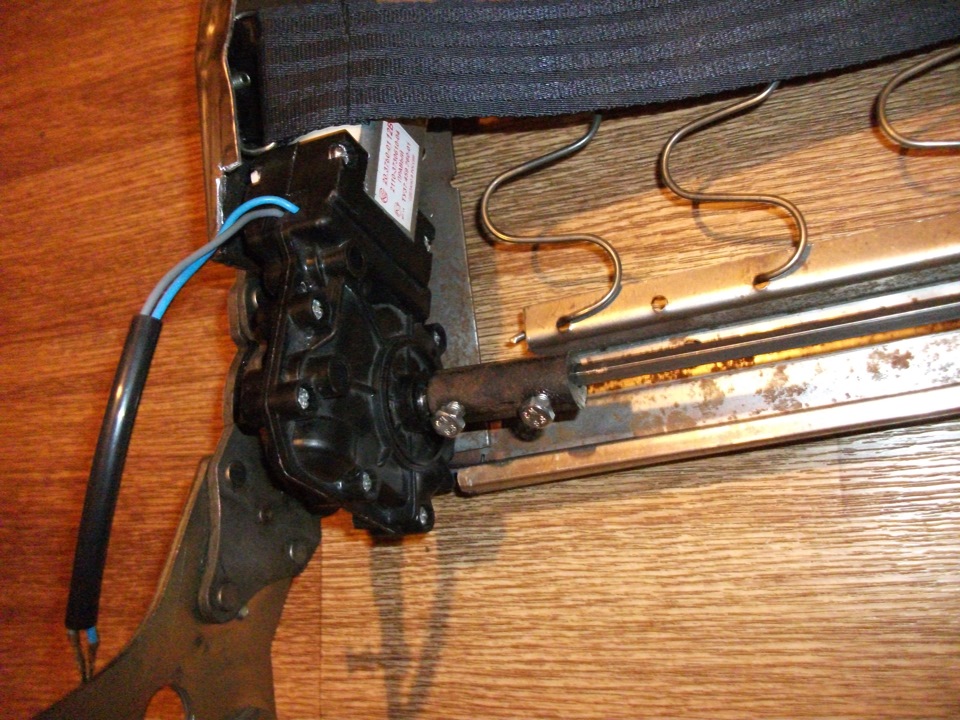

Потом пруток с соединителем вставляется, и фиксируется на месте болтиками. Получается так:

Читайте так же:
Как правильно прикрепить вешалку присоску

Ну и далее приклеил подогрев с датчиком температуры, и собрал сиденье. Да, родную ручку регулировки наклона срезал к едрени-фене) Так как с редуктором от неё толку мало, не провернешь)) А боковые накладки с дыркой были заменены на такие же но без дырок, от таких же сидений. Комплект был заранее прикуплен у хорошего человека 🙂

В итоге получилось вот так. Сразу извиняюсь, если качество видео хромает 🙂
Да, провода на мотор-редукторе перепаял, так как родные коротковатые.
