Создание проводки для точечных светильников под натяжной потолок
При проведении ремонта квартиры собственными руками стоит помнить, что в этом процессе нет мелочей. Если речь идет об установке натяжного покрытия, то в данном случае придется позаботиться и о проводке для точечных светильников, и о последующей их установке.
Такую работу стоит выполнять заранее. Можно воспользоваться услугами специалистов. Но при внимательном отношении и достаточной информированности получится это сделать и самому. Предварительно определяют особенности кабеля, количество спотов и их расположение. Создается разметка на базовой поверхности.
Схема проводки для точечных светильников под натяжной потолок
Наиболее распространены два типа разводки. Остановимся на них детальнее.
- Параллельная. Она подразумевает скрепление частей конструкции между собой последовательно на самих осветительных приборах или около них посредством проводников.
- Звезда. В этом случае соединяются шнуры в одной точке. А из нее уже идут отдельные кабели до каждого осветительного прибора.
При выборе варианта важно учитывать удобство для дальнейшего обслуживания и степень напряжения спотов.
Как подобрать провод?
Перед тем, как начинать монтаж проводки для точечных светильников на натяжном потолке, важно правильно подобрать ее составляющие. Имеет большое значение сечение кабеля. Например, если требуется установить в гостиной одну люстру в центре и шесть спотов вокруг нее, то мы получим следующие цифры. Мощность точечных приборов обычно равняется сорока ваттам. То есть, общая будет примерно триста.
Итак, проведем простые вычисления. В случае параллельной схемы подключения и использования ламп по 220 В, суммарный ток получится 1,3636 А (300 Ватт делим на 220 В). Сечение шнура должно быть примерно раз в десять меньше, чем это напряжение. А именно, 0,136 кв. мм.
Если же используются лампы в 12 вольт, то сила тока будет равняться 12 А (300 Ватт поделить на 12 В). Отсюда делаем вывод, что сечение стоит брать около 1,2 кв. мм.
Если же речь идет о создании подключения по типу «звезда», то здесь подход немого отличается. Мощность в месте соединения проводов будет примерно 1,3636 А (300 Ватт делим на 220 В). Стоит знать, что участок каждого светильника работает с напряжением в 0,2273 А (чтобы это вычислить, 50 Вт делим на 220 Вт). При выборе сечения опираться стоит на участок, который станет иметь наибольшую мощность. В нашем случае это первый. Поэтому потребуется кабель 0,136 кв. мм.
Для ситуации, когда напряжение составляет 12 В и Вы хотите подключить споты по типу звезды проводятся такие расчеты. 300 Ватт поделить на 12 В равняется 12 А. Участки около приборов осуществляют свою работу при токе 4,166 А.
В данном случае потребуется использовать несколько типов кабеля. От коробки и до трансформатора рекомендуют брать тонкий шнур, а вот дальше – использовать более толстый.
Особенности установки
Проводку лучше всего сразу прикреплять к базовой поверхности или же прятать ее в гофре. Это убережет от провисания и сделает оформление комнаты более привлекательным. В зависимости от типа подключения кабеля крепятся к черновой поверхности и соединяются между собой. Не обязательно делать их точно по разметке, так как некоторые приборы имеют свои небольшие проводки.
Происходит проверка конструкции. После этого в требуемых местах прикручивают закладные в виде металлических стоек и платформы, которые позволят удачно сочетать натяжное полотно и приборы.
Прикрепить шнуры к бетонной поверхности можно подручным способом при помощи шурупов и толстой проволоки, делая подобие крючков. Или же воспользоваться заводскими пластиковыми скобами.
Около каждого прибора провода заправляются в клеменные колодки.
Выводы
Как видим, в общем, подобный процесс не составляет особенных сложностей. Однако требует наличия определенных знаний, навыков работы с электропроводкой. Лучше всего предварительно посмотреть несколько обучающих видео или вживую ознакомиться с процессом работы мастеров. В таком случае Вы получите требуемые знания для проведения самостоятельных работ и сможете сделать все на высшем уровне.
Установка точечных LED светильников с использованием клеммников WAGO
В данной статье я хочу дать подробное описание установки точечных LED светильников с использованием клеммников WAGO (Ваго). Мне было необходимо установить четыре точечных светильника в подвесной потолок из гипсокартона в гардеробе.
Перечень материалов, которые я использовал:
- 1. Светильники «ЭРА», типоразмер MR16 под цоколь GU 5.3 — 4 шт.
- 2. Светодиодные лампы «Gauss», мощностью 3,5 Вт и цоколем GU 5.3 – 4 шт.
- 3. Клеммник WAGO на 3 жилы – 6 шт.
- 4. Клеммник WAGO на 2 жилы – 2 шт.
- 5. Кабель ВВГ 2х1,5 – 4 м
Последовательность установки LED светильников:
1. Измеряем расстояние между отверстиями под светильники и нарезаем кабель ВВГ с небольшим запасом. Всего получилось 3 куска кабеля, длиной чуть более метра. Вводной кабель был заранее выведен в отверстие под первый светильник.
2. Прокидываем кабель между отверстиями и скрепляем его стяжками, чтоб не выскочил.
Кабель ВВГ достаточно жёсткий, поэтому не составит труда протянуть его под потолком на небольшое расстояние. Если же вы используете кабель ШВВП или ПВС для подключения светильников, то чтобы протащить провод под потолком можно использовать в качестве жёсткой основы, опять же, кусок кабеля ВВГ или пластиковую крышку кабель-канала.
3. Зачищаем кабель, оголяем жилы на 10 мм.
4. Открываем зажимы клеммника WAGO (на 3 жилы) и заводим жилы кабеля ВВГ (соответственно синие-«ноль» в один клеммник, а белые-«фазу» в другой), затем фиксируем жилы, закрывая зажимы.
5. Берём патрон светильника и оголяем его жилы. Заводим жилы в пустые гнёзда обоих клеммников и фиксируем.
Самозажимные клеммники WAGO очень удобны при подключении светодиодных светильников, т.к. патрон светильника имеет тонкие витые жилы, а кабель ВВГ – моножильный, поэтому делать скрутку очень неудобно, да и не рекомендуется.
6. Берём сам светильник «ЭРА», отгибаем усы и заводим их в отверстие, патрон с кабелем продеваем через отверстие светильника.
7. Устанавливаем светодиодную лампу Gauss в патрон GU 5.3, фиксируем лампу при помощи металлического кольца, которое идёт в комплекте со светильником.
8. Первый светильник установлен. Далее проделываем аналогичные операции с остальными.
Для последнего светильника можно использовать клеммники на 2 жилы, так как в четвёртое отверстие выходит только один конец кабеля.
Теперь все светодиодные светильники установлены и подключены
Информация о том, как произвести расчёт количества и мощности светодиодных светильников представлена здесь.
Установка точечных светильников в натяжной потолок
Грамотно организованное освещение позволит разделить комнату на отдельные зоны, визуально расширяя пространство, делая его комфортным и уютным в использовании. Несмотря на кажущуюся сложность, монтаж светильников в натяжные потолки может быть выполнен своими руками, необходимо лишь правильно подобрать используемую светотехнику, а всю работу выполнить в полном соответствии с технологией.
Разновидности светильников
Во многом именно от правильности выбора светильников, которые будут использоваться с натяжным поливинилхлоридным полотном, будет зависеть удобство использования помещения, а также отсутствие необходимости какого-либо дополнительного обслуживания и ремонта освещения.
Наибольшее распространение на сегодняшний день получили следующие разновидности потолочных светильников:
- Точечные.
- Лампы накаливания.
- Галогеновые.
- Светодиодные.
- Люминесцентные.
С натяжными потолками чаще всего используются точечные, галогеновые и светодиодные лампы. Современная светотехника на диодах обеспечивает необходимую экономичность, и избавляет домовладельца от необходимости частых замен элементов освещения.
Требования к освещению
Одной из особенностей используемых с натяжными потолками элементов освещения является их небольшая мощность, что исключает повреждение и расплавление натяжного поливинилхлоридного полотна. Минимальное допустимое расстояние от поверхности светильника до перекрытия потолка должно составлять не менее 10 сантиметров для ламп накаливания и около 5−6 сантиметров для галогеновой и диодной светотехники.
Крепление точечной светотехники
Несмотря на кажущуюся сложность, выполнить такую работу самостоятельно всё же возможно, необходимо лишь соблюдать аккуратность и осторожность при установке ламп, так как поливинилхлоридная пленка может быть повреждена острыми предметами или расплавлена при использовании мощных источников освещения.
Для выполнения данной работы вам потребуется:
- Акриловая коробка, размеры которой совпадают с габаритами лампы.
- Кольцо для крепления освещения.
- Острый нож и цианакрилатный клей.
- Правильно подобранный светильник.
К установке элементов освещения приступают еще до начала монтажа натяжного полотна. Необходимо в межпотолочном пространстве провести все коммуникации и прочно вмонтировать их в металлический каркас.
Технология монтажа точечных светильников в натяжной потолок будет следующей:
- Устанавливают крепежный профиль.
- Выполняется монтаж коробов со светильниками, при этом следует учитывать, что их нижний край должен располагаться ниже рассчитанного уровня потолка.
- Необходимо проверить геометрию смонтированных ламп, для чего используют строительный или лазерный уровень.
- Натягивают пластиковое ПВХ полотно.
- Следующий этап самый сложный. Необходимо выполнить отверстие под осветительные приборы. Для этого в месте будущего расположения светильника вклеивают на цианакрилатный клей фиксирующее кольцо.
- Как только клей затвердеет, необходимо острым ножом аккуратно проделать в середине кольца отверстие, позиционировав в нём лампу.
- Короб со светильником должен прочно крепиться в монтажном кольце, для чего затягивают имеющуюся контргайку.
- Всё, что останется сделать, это подключить короб с лампой к электричеству и проверить правильность работы освещения.
Как повесить люстру
Выбирая потолочную люстру для натяжного потолка, необходимо обратить внимание на ее конструкцию, основание в которой не должно выполняться в виде тарелки. Металлические тарельчатые потолочные люстры сильно нагреваются, что может привести к расплавлению пластикового полотна. Предпочтение следует отдавать простым моделям, которые имеют легкий вес, что значительно упрощает их установку.
На сегодняшний день распространение получили два способа установки потолочной люстры к натяжному полотну:
- Металлическим потолочным крюком.
- С помощью установочной планки.
Потолочный крюк монтируют еще до установки натяжного полотна. Необходимо будет перфоратором выполнить в перекрытии небольшое по размеру отверстие, закрепить крюк, который должен располагаться на высоте в несколько сантиметров выше будущего уровня полотна. Всё, что потребуется сделать в последующем, это натянуть пластиковую пленку, в месте расположения люстры приклеить фиксирующее кольцо, после чего разрезать пластик и через крюк подвесить светильник, качественно закрепив его и подключив к электричеству.
При использовании технологии установочной планки необходимо правильно позиционировать светильник и при необходимости убрать старый потолочный крюк. С помощью планки отмеряют будущее расположение крепежа, в потолке проделывают отверстия, в которые вбивают дюбеля. Всё, что останется сделать, это закрепить планку, которую устанавливают выше натяжного потолка или на одном с ним уровнем.
Рекомендации по выбору светильников
Простейшие рекомендации по выбору светильников, что позволит не только подобрать качественную светотехнику, но и в последующем обеспечит беспроблемность ее эксплуатации:
- Лампочки не должны нагреваться больше 60 градусов.
- В натяжное полотно устанавливать литые светильники запрещается.
- Предпочтение следует отдавать небольшим по размерам матовым лампам.
- Сгруппировав элементы освещения в какой-либо из зон потолка, можно будет обеспечить качественное зонирование помещения.
- Зрительно увеличить выполненный многоуровневый натяжной потолок можно обустроив на каждом из уровней точечное освещение.
- Выполнив поперечное освещение, можно зрительно расширить узкую комнату.
Установка светильников и люстр в натяжной потолок не представляет особой сложности. Необходимо лишь соблюдать предельную аккуратность при проведении такой работы, что и позволит выполнить отверстия в ПВХ пленке, зафиксировать точечные галогенки или подвесить полноценную потолочную люстру.
Как подключить точечные светильники
Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт : два способа подключения + способ подключения нового светильника от фирмы «ЭРА» DK LD1 X BL декор MR16., способы соединения проводов, схемы подключения + таблица размеров светильников. Погнали.
Это должен знать каждый : прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.
Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА» DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре. Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.

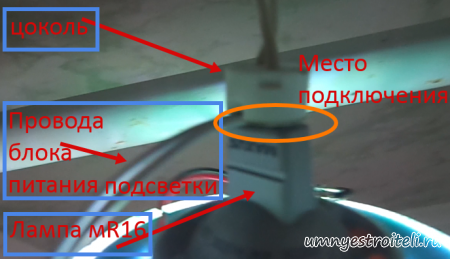

Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.
Характеристики светильника следующие:
Тип лампы MR16;
Цоколь GU5.3;
Напряжение 12V/220;
Мощность мах 50W;
Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:
1. Отдельно от лампы;
2. Вместе с лампой в цоколь;
На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года. Более подробно по подключение+схемы смотрим здесь*.
Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!
Видео: — Подключаем точечные светильники DK LD1 X GR MR16.
Как подключить точечные светильники способ № 1:
И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.
Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.
Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов : просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.
Есть минус в такой последовательности соединения точечных светильников : лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

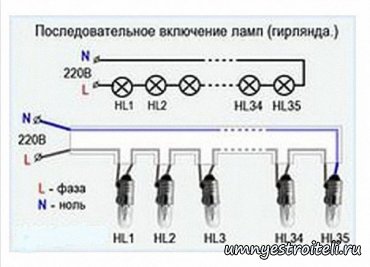

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.
Как подключить точечные светильники способ № 2:
Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:
— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.
На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;
Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.
А сейчас универсальная схема подключения точечных светильников и светодиодных светильников
Как подключить точечный светильник видео:
Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.
Расскажи друзьям о чём читал!
- Размещение точечных светильников
- Как вкрутить лампочку.
- Подключение одноклавищного выключателя.
- Подключение двойного выключателя
- Cкрутка проводов в коробке, как соединить два и три провода, соединение алюминиевого и медного провода.
- КНИГА — Монтаж и эксплуатация электропроводки розетки, выключатели, щитки, светильники.
- Идеи для маленьких спален.
- Подключение розетки
- Комната на чердаке.
- Схема подключения розеток.
С лучайные материалы по ремонту и строительству:
Как происходит установка точечных светильников?
Точечные светильники широко применяются сейчас во всех типах помещений, в любом стиле интерьера. Их популярность обусловлена невероятным количеством приёмов, которые можно осуществить с помощью этих полезных компактных и эстетически привлекательных приборов. Достоинств у точечных светильников масса! В первую очередь это возможность воплощения в жизнь любой дизайнерской идеи. Кроме того, это ощутимая экономия пространства и прекрасный способ использовать место, закрытое натяжными потолками, гипсокартоном или полой перегородкой стены.
ПОТОЛОК С ТОЧЕЧНЫМИ СВЕТИЛЬНИКАМИ
Что такое точечный светильник?
Точечный светильник называется так, потому что представляет собой небольшой точечный источник света. Он практически не занимает места в помещении, в отличие от люстр, бра, люминесцентных ламп.
ТОЧЕЧНЫЙ СВЕТИЛЬНИК
Существует три вида ламп, использующихся в точечных светильниках:
- Галогенные – лампы накаливания, являющиеся самым бюджетным вариантом;
- Компактные люминесцентные (КЛЛ), менее дешёвые, но более качественные;
- Светодиодные – также не отличающиеся низкой стоимостью, но при этом качественные.
Если вы не задались целью максимально сэкономить при установке освещения в комнате, выбирать стоит из КЛЛ и светодиодных ламп.
Преимущества люминесцентных и светодиодных ламп для точечных светильников
- Низкий уровень нагрева
- Небольшая потребляемая мощность
- Отсутствие потребности в трансформаторах и блоках защиты
- Большой срок службы
НАИБОЛЕЕ ЧАСТО ВСТРЕЧАЮЩИЙСЯ ВИД ЦОКОЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ – ТИП G
Подготовка к установке точечных светильников
Для начала нужно проложить провод, и процесс этот должен происходить ещё до того, как начнётся монтаж потолка. Если светильников будет много, и расстояние между ними не будет превышать 40-50 см, достаточно будет проложить провод к первому из них. После этого можно приступать к монтажу потолка, и уже по окончании работ протягивать провод от точки к точке.
Какой провод выбрать для точечных светильников?
Мнения здесь разнятся. Подключать к цоколям будет удобнее всего многожильный гибкий провод. А вот надёжность и качество монтажа значительно повысятся, если выбрать провод такой же, как и вся остальная проводка. Скорее всего, это будет медный (жёсткий или мягкий) провод, к примеру, ВВГ-3х1,5, ШВВП или ПВС.
ПРОВОД ВВГ-3Х1,5
Так как точечные светильники требуют относительно небольшого напряжения для полноценной работы, при установке их часто используются понижающие трансформаторы. При выборе этого устройства стоит помнить об особенностях галогенных ламп – из-за низкого напряжения питания этих ламп на них очень влияет падение напряжения на проводах. Если вы используете понижающий трансформатор, выбирайте провод сечением 1,5-2,% мм2. Кроме того, длина провода от каждой лампочки до соседней должна быть одинаковой, чтобы падение напряжения было равномерным.
Прокладывайте провод так, чтобы впоследствии, во время подключения, легко было найти его концы.
Прорезывание отверстий под точечные светильники
Для установки точечного светильника в полоток из пластика или гипсокартона, нужно прорезать в потолке отверстие соответствующего диаметра. Вы можете узнать необходимый диаметр на упаковке от светильника, однако для верности стоит измерить его самостоятельно. Самыми популярными размерами являются 60 мм и 75 мм. Исходя из этих величин, для прорезывания отверстий понадобятся коронки диаметром 59-60 мм и 74-75 мм соответственно.
ОТВЕРСТИЯ ПОД ТОЧЕЧНЫЕ СВЕТИЛЬНИКИ В ПОТОЛКЕ ИЗ ГИПСОКАРТОНА
Допустимая погрешность на неровности и перекосы при прорезывании отверстия под точечный светильник составляет 3-5 мм.
Если вы устанавливаете точечные светильники в подвесной потолок системы «Армстронг», коронки вам не понадобятся – достаточно будет перочинного или канцелярского ножа.
Прорезывание отверстий для точечных светильников в натяжном потолке
С натяжными потолками ситуация намного более сложная, чем с системой «Армстронг». Решить все детали относительно точечных светильников вы должны ещё на этапе проектирования натяжного потолка. Расположение и диаметр отверстий должны быть известны уже во время составления проекта. На потолок устанавливают специальные термокольца, которые препятствуют перегреву плёнки от нагревающейся лампы. Кроме препятствия нагреву термокольца придают месту установки светильника механическую прочность.
УСТАНОВКА ТОЧЕЧНОГО СВЕТИЛЬНИКА В НАТЯЖНОЙ ПОТОЛОК
Место расположения, мощность и плотность расположения ламп оговаривайте с мастерами заранее! К примеру, если установить в небольшом помещении чересчур много ламп в натяжной потолок, его не спасут никакие термокольца, а подрядчик может не рассчитать опасность или попросту не сказать вам о ней. Итогом будет подплавленный и подлежащий замене потолок, потраченные деньги, время и подорванное доверие к такой, по сути, хорошей идее как точечные светильники.
Проблемы, возникающие при прорезывании отверстий для точечных светильников
С гипсокартоном порой случаются непредвиденные ситуации, когда при прорезывании вы обнаруживаете, что часть отверстия оказывается закрыта профилем.
ПРОФИЛЬ ГИПСОКАРТОННОГО ПОТОЛКА, НА КОТОРЫЙ ПРИШЛОСЬ ОТВЕРСТИЕ ДЛЯ ТОЧЕЧНОГО СВЕТИЛЬНИКА
Если проблема не слишком масштабна, и закрытая часть составляет не более 20% от всего отверстия, установка лампы теоретически возможна. В противном случае ситуация может быть весьма удручающей. Особенно если потолок уже окрашен в какой-то цвет и проведена вся его отделка.
Чтобы избежать такой ситуации, на этапе монтажа потолка стоит договориться с гипсокартонщиками, чтобы они отмечали места прохождения профилей либо сами делали отверстия под будущие светильники.
Также вы можете воспользоваться поисковым магнитом – этот способ более универсальный и совершенно бесплатный.
После того, как отверстия для точечных светильников вырезаны, можно смело приступать к покраске и отделке потолка.
Установка точечных светильников
Установка светильников производится только по окончании покрасочных работ. Эта работа сама по себе является уже чистовой, и потому должна быть проведена на финальном этапе ремонта. Этот факт обязывает монтажников устанавливать светильники максимально аккуратно – ведь ремонт уже сделан, и ошибки уже не скроешь ничем.
Наши специалисты прекрасно справляются с этой задачей, гарантируя вам безукоризненно аккуратную работу.
Начинается установка светильников с прокладывания провода к каждому из них. После того, как провод проложен в каждое отверстие, можно начинать монтаж светильников. У каждого из них имеются специальные усики, благодаря которым он держится на потолке. Усики свидятся вместе, после чего светильник помещается в прорезанное отверстие, затем их отпускают, давая разойтись, тем самым прижав элемент к потолку.
Если пружины усиков слишком сильные или вы не уверены, что сможете сразу поставить светильник на место, воспользуйтесь этим прекрасным изобретением инженерной мысли – сведите усики вместе и закрепите с помощью куска провода, который можно будет разрезать после установки светильника в потолок и его правильного расположения. Этот способ помогает сохранить в первозданном виде потолок, что особенно ценно, если вы отдали за него немалую сумму.
