Технология FTTx

Технология FTTx

FTTx (Fiber To The . — «волокно до . ») — технология организации сетей доступа с доведением оптического волокна до определенной точки. Несмотря на то, что FTTx — технология не новая, однако широкое распространение она получает именно сейчас.

Есть несколько вариантов реализации FTTx:

• FTTH — Fiber To The Home (доведение волокна до квартиры);
• FTTB — Fiber To The Building (доведение волокна до здания).

Варианты, по сути, дублирующие FTTH и FTTB с небольшими изменениями:

• FTTO — Fiber To The Office (доведение волокна до офиса);
• FTTC — Fiber To The Curb (доведение волокна до кабельного шкафа);
• FTTCab — Fiber To The Cabinet (аналог FTTC);
• FTTR — Fiber To The Remote (доведение волокна до удаленного модуля, концентратора);
• FTTOpt — Fiber To The Optimum (доведение волокна до оптимального пункта);
• FTTP — Fiber To The Premises (доведение волокна до точки присутствия клиента).

Отдельно нужно отметить концепцию FITB (Fiber In The Building) — организация распределительной сети внутри здания.

При использовании варианта FTTB оптическое волокно заводится в дом, как правило, на цокольный этаж или на чердак (что более экономически эффективно) и подключается к устройству ONU (Optical Network Unit). На стороне оператора связи устанавливается терминал оптической линии OLT (Optical Line Terminal). OLT является primary устройством и определяет параметры обмена трафика (например, интервалы времени приема/передачи сигнала) с абонентскими устройствами ONU (или ONT, в случае FTTH).

Дальнейшее распределение сети по дому происходит по «витой паре».

Этот подход целесообразно применять в случае развертывания сети в многоквартирных домах и бизнес-центрах среднего класса. Российские операторы связи разворачивают сети FTTB пока только в крупных городах, но в перспективе использование данной технологии повсеместно. В FTTB нет необходимости прокладывать дорогостоящий оптический кабель с большим количеством волокон, как при использовании FTTH.

Как мы уже говорили, FTTH подразумевает доведение оптического волокна до квартиры или частного дома пользователя. Существует два типа организации FTTH сетей: на базе Ethernet и на базе PON.

Решение на базе Ethernet

В решении Ethernet FTTH для коммутации линий подразумевается использование коммутаторов с оптическими портами или оптическими трансиверами. Коммутаторы объединяются либо в «кольцо» Ethernet (GE или 10GE), либо по топологии «звезда» и располагаются на цокольном или чердачном этаже (в зависимости от способа заведения магистрального волокна в дом). К портам коммутатора подключаются устройства конечных пользователей. Такой подход обеспечивает высокий уровень надежности за счет возможности резервирования оптических каналов, и обеспечивает преемственность с существующей «медной» инфраструктурой. К недостаткам Ethernet FTTH можно отнести узкую полосу пропускания и недостаточные возможности масштабирования.

На территории абонента (в квартире или коттедже) используются устройства CPE (Customer Premise Equipment).

Решение на базе PON

При использовании решения на базе PON — пассивной оптической сети — для развертывания сети FTTH оптоволоконная линия распределяется по абонентам с помощью пассивных оптических разветвителей (сплиттеров) с коэффициентом деления от 1:2 до 1:128.

В стандартной оптической сети PON на стороне провайдера связи используются OLT (Optical Line Terminal), а в качестве абонентских устройств применяются ONT (Optical Network Terminal).

ONT представляет из себя более сложное устройство, чем CPE, используемого в Ethernet решении. Кроме функций предоставления широкополосного доступа и поддержки сервисов, ONT должен дополнительно поддерживать:

• протокол управления доступом к PON;
• лазеры пакетного режима (burst-mode lasers), обеспечивающие передачу данных ONT только в определенные терминалом OLT отрезки времени;
• повышенная мощность сигнала (требуется учитывать потери на делителях и пр.);
• шифрование;
• высокая производительность.

Эти дополнительные функции обусловливают значительно более высокую стоимость устройства ONT для архитектуры PON, чем устройства Ethernet FTTH CPE.

Решение FTTB для операторов ШПД

Сети Metro Ethernet строятся по трехуровневой схеме и включают оборудование Уровня Доступа (Access Layer), Уровня Агрегации (Aggregation Layer) и Уровня Ядра сети (Backbone layer). В редких случаях выделяется уровень промежуточной агрегации (распределения или дистрибуции).

Предлагаемый вариант организации связи уровня доступа – сети доступа c топологией «кольцо», имеющие выделенные подключения к узлам агрегации.

В данном решении используется подключение коммутаторов уровня доступа к сдвоенным узлам агрегации, иначе называемые узлами Dual Homing. В такой диспозиции узлов доступа и агрегации достигается максимальная устойчивость и резервирование. В случае обрыва линка между любыми узлами доступа обеспечивается полная топологическая связность на уровне доступа. То же самое обеспечивается в случае пропадание питания на узле доступа. Для дополнительной стабильности и резервируемости сети обеспечивается дополнительное физическое соединение 10GE между коммутаторами агрегации. Это необходимо для балансировки нагрузки между узлами агрегации и работы протоколов резервирования. На уровне ядра сети предлагается использовать агрегирующие 10GE коммутаторы для распределения трафика BRAS, а также подключения по выделенным интерфейсам оборудования ЦОД, транспорта IPTV, а также сервисной инфраструктуры.

Для предотвращения образования петель второго уровня (Layer 2) и быстрого восстановления работоспособности в случае возникновения отказа в сети доступа предлагается использовать:

• протокол быстрой сходимости;
• протокол RSTP/MSTP;

• масштабируемость за счет возможности включения дополнительных узлов доступа в сеть (полукольцо) доступа объекта.
• необходимо меньшее количество интерфейсов на узлах агрегации. Количество необходимых интерфейсов можно оценить из расчета на 1 сеть доступа требуется 2 порта на узлах агрегации;
• необходимо меньшее число ВОЛС.

• более сложная архитектура сетей доступа;
• в случае подключения к одному узлу агрегации нескольких сетей доступа, на узлах агрегации необходима поддержка функционала по изоляции доменов коммутации второго уровня модели OSI.

Услуги общего пользования включают в себя следующие услуги:

1. ШПД (Широкополосный Доступ) — предоставление Высокоскоростного доступа к сети Интернет;
2. IPTV — предоставление доступа к просмотру различных телевизионных каналов на основе IP Multicast;

В рамках настоящего документа рассматривается только модели предоставления услуг на базе архитектуры IPoE.

Предоставление услуги ШПД

В данном решении предлагается к рассмотрению модель на базе механизмов IPoE (IP over Ethernet), IP-сессия без использования дополнительной инкапсуляции. Также одним из основных преимуществ модели IPoE является привязка профиля клиента не к идентификатору и паролю, а к порту коммутатора доступа, к которому этот клиент подключается. Для авторизации пользователя применяется DHCP Snooping Option82. Option 82 – это расширение протокола DHCP. Коммутатор добавляет в DHCP запрос Option 82, опция содержит два поля: Circuit ID – VLAN и номер порта коммутатора, на который пришел DHCP-запрос. Remote ID – некий идентификатор самого коммутатора (mac адрес коммутатора, его hostname либо любое произвольное значение). Добавление Option 82 позволяет DHCP серверу и системе Billing точно идентифицировать устройство (абонента) для предоставления ему сервисов.

В процессе установки сессии IPoE участвуют следующие типы сетевых устройств:

• Абонентское оборудование запрашивает IP адрес по технологии DHCP.
• Коммутатор доступа производит добавление option 82 в пакеты DHCP и осуществляет контроль абонентского порта от произвольного назначения IP адреса, подмены ARP и нелегитимных DHCP серверов.
• Узел агрегации и BRAS осуществляющие функцию DHCP-relay. При этом узел агрегации осуществляет функцию маршрутизации.
• IPoE BRAS осуществляющий сессию CLIPS – контроль выдачи IP адреса абоненту и назначение профиля пользователю.
• DHCP server осуществляющий выдачу IP адреса на BRAS
• RADIUS server, осуществляющий управление параметрами сессии, а также осуществляющий взаимодействие с биллингом

В данном решении услуга ШПД в сети доступа предоставляется с использованием выделенной IP-сети для группы пользователей в одном VLAN. Выделяется один VLAN на коммутатор доступа для предоставления услуги ШПД.

Сервисный шлюз для пользователей услуги ШПД называется BNG (Broadband Network Gateway) или BRAS (Broadband Remote Access Server), к которому пользовательское оборудование подключено на втором уровне модели OSI.

Для защиты от подмены IP адреса используется функционал IP Source Guard. Данная функция создает список доступа на интерфейсе, к которому подключен DHCP клиент. Эта запись разрешает только трафик с IP и MAC адресами, которые были зафиксированы DHCP сервером для данного DHCP клиента. Так, например, если устройство с MAC адресом 00:26:12:01:01:01 на порту 10, динамически получило адрес 192.168.100.100, то для этого порта будет пропускаться только трафик с данным MAC адресом источника и IP адресом источника. Если злоумышленник захочет изменить его вручную, например на IP адрес шлюза 192.168.100.254, такой трафик будет отброшен.

Предоставление услуги IPTV

Media контент для услуги IPTV предоставляется в отдельном VLAN, поэтому для предоставления сервиса на коммутаторе используется функционал MVR (Multicast VLAN Registration), то есть VLAN абонента ассоциируется с Multicast VLAN, после чего входящие служебные пакеты igmp report необходимые для предоставления сервиса (igmp-join, igmp-leave) перемещаются коммутатором из VLAN абонента в multicast VLAN. В свою очередь, запрошенный абонентом Multicast трафик транслируется в VLAN абонента. Таким образом, нет необходимости на стороне абонента размещать интеллектуальное оборудование поддерживающее стандарт 802.1Q.

Список каналов, доступных для абонента согласно его тарифу, формируется с помощью статических IGMP профилей. Профилей может быть несколько (столько же, сколько тарифов, тариф = профиль) профиль применяется на порт и позволяет подписывать только оплаченные каналы. Количество единовременно просматриваемых каналов ограничивается на каждом порту абонента для предотвращения перегрузки порта абонента и большой загрузки uplink-портов. Так же для снижения нагрузки при переключении между каналами на коммутаторе применяется функционал fast-leave.

На коммутаторе запрещается транслирование unknown multicast трафика. Список multicast групп и пользователей (портов) запросивших эти группу формируется функционалом IGMP snooping v2. На коммутаторе список хранится в виде таблицы и доступен к просмотру администратором, что облегчает мониторинг и диагностику. IGMP snooping не только формирует список разрешенных для трансляции multicast групп в порты куда происходит вещание, но и выполняет функцию безопасности, запрещая передачу IGMP report между не доверенными, абонентскими портами. Доверенные порты (mroute) обычно являются UPLINK портами и могут быть назначены автоматически, при получении (general query пакета), а также вручную. Назначая mroute порты в ручную, стоит помнить, что в кольцевых топологиях их два, соответственно IGMP report будут уходить в оба, нагружая при этом сеть оператора не нужным служебным IGMP трафиком. Автоматическое назначение mroute портов снижает нагрузку на сеть, поскольку GENERAL QUERY приходит только на один порт. Но для кольцевой топологии, при перестроении кольца коммутатору потребуется время, чтобы переобучить mroute порт динамически. Это повлечет простой IPTV вещания.

Для получения сервиса на персональном компьютере, оператор должен предоставить пользователю список Multicast каналов и портов. Пользователю необходимо установить программное обеспечение (VLC плеер, IPTV плеер и т.д.).

Для обеспечения QoS, в сторону абонента, трафик от BRAS должен приходить на коммутатор уже маркированный соответственным приоритетом. Для обеспечения QoS от абонента в сторону BRAS, маркирование этого класса трафика соответствующим приоритетом происходит на порту доступа.

Передача многоадресного трафика услуги BTV через сети доступа выполняется в единой для всех пользователей сервисной виртуальной сети с использованием технологии MVR (Multicast VLAN Registration).

Оборудование пользователей

Абонентское оборудование для получения услуг общего пользования может включать в себя несколько устройств: компьютер/ноутбук, Видеоустройства (Video STB). В случае если абонент использует только одно абонентское устройство (например, компьютер), оно может подключаться непосредственно к порту Ethernet узла доступа. Если абонентских устройств несколько, то они подключаются к абонентскому коммутатору (bridged CPE) или маршрутизатору (routed CPE), который подключен к порту Ethernet узла доступа. Ряд CPE предоставляют собой «гибридные» устройства, работающие в качестве L3-устройства для услуг ШПД, и в качестве L2-устройства для IPTV.

В предлагаемом решении от абонента не требуется специальных настоек для доступа к базовой услуге Интернет. Для STB услуги IPTV желательно наличие сделанного на фабрике изготовителя стартового конфигурационного скрипта с обращением к серверу оператора за конфигурационным файлом (функция Zero-Config).

Наиболее прогрессивным методом централизованного конфигурирования абонентских устройств является применение сервера TR-069 (например Axiros) и абонентского CPE оборудования с поддержкой TR-069. Внедрение комплекса систем с поддержкой TR-069 с предоставлением абонентам стандартизированных абонентских устройств (CPE) с поддержкой TR-069 позволяет заметно сократить оперативные расходы на поддержку абонентов и развертывание новых услуг.

Подключение и инсталляции новых сегментов сети доступа к действующей транспортной сети

При установке новых коммутаторов или замене вышедших из строя возможно использование предустановленного скрипта на коммутаторе для автоматической загрузки требуемой конфигурации.

На сети устанавливается сервер сбора и хранения актуальных конфигураций всех интеллектуальных сетевых устройств, включая коммутаторы доступа. Сбор и запись конфигураций выполняется с определенным периодом автоматически (например, раз в сутки), сервер запрашивает текущую конфигурацию устройства средствами SNMP или Telnet доступа. Конфигурации поступают на FTP или TFTP сервер. В качестве серверного программного обеспечения может использоваться существующая система OSS или один из ряда специализированных программных продуктов.

Комплексное решение QTECH для организации сетей Metro Ethernet на узлах абонентского доступа

Кроме отдельных коммутаторов компания QTECH предлагает комплексное решение для организации сетей широкополосного доступа. Решение используется в проектах построения сетей связи по технологии FTTx. Возможными местами размещения являются подъезды жилых домов и технические помещения зданий, где необходима защита от несанкционированного доступа.

История возникновения и описание технологии интернета FTTB

Операторы сети интернета предоставляют проводное подключения нескольких видов. Основными компьютерными технологиями подключения онлайн считаются ADSL/ADSL2+ и FTTB.

Что такое FTTB (Fiber To The)? Это использование оптического кабеля вместо медных проводов. Этот метод обретает все большую популярность, так как потребители онлайн-услуг нуждаются в стабильном сигнале интернета.

Разновидности технологии FTTx

Компьютерная паутина начала расширяться во всём мире на существующих телефонных линиях, с использованием технологий xDSL. В настоящее время они являются лидирующими в подключении к интернету. Но эти линии связи устаревают и постепенно заменяются оптическими, применение которых повышает пропускную способность и дальность действия сигнала. На сегодняшний день они считаются одними из прогрессивных технологий подключения абонентов к онлайн.

Обратите внимание! Максимальная быстрота сигнала составляет 100 мбит с FTTB, и система справляется с такой нагрузкой.

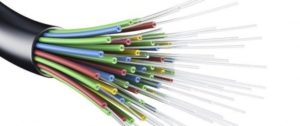

FTTB кабель — сетевой провод Ethernet, который состоит из одного или нескольких оптических волокон для передачи данных:

• обеспечивает высокую пропускную способность импульса ;
• сигнал не теряется так, как оптоволокно передаёт световые пучки;
• кабельная линия передаёт информацию на расстояние от 550 метров до 40 км;
• высокая безопасность сигнала (оптоволокно экранируется от перехвата);
• кабель не боится воды, агрессивных воздействий среды;.
• простота прокладки оптоволоконных кабелей делает их доступными для большей части коммуникационных систем;
• повреждения выявляются просто (в месте повреждения кабель начинает пропускать световые пучки, которые легко отследить).

Обратите внимание! Основным недостатком этого кабеля считается высокая цена по сравнению с медным, но с развитием современных технологий они удешевляются и становятся популярными для потребителей.

Семейство различных архитектур — это отрезки линий связи, предвидящие подключение к определённой точке «Х», которая указывает, до какого места доходит оптика.

Существуют несколько типов архитектур подключения:

• FTTN — до сетевого узла;
• FTTC — до микрорайона, квартала;
• FTTB — до здания;
• FTTH — до квартиры или отдельного дома.

Первыми стали использовать проекты FTTN и FTTC.

FTTN — технология эконом-варианта подключается до сетевого узла, а это значит, что не требуется большого количества затрат. На сегодняшний день она используется там, где протягивать оптоволокно непросто. Это недорогой вид связи, но и наиболее медленный.

FTTC отличается по качеству за FTTN, но в помещение также проводится витая пара.

FTTB что это? Архитектура «ФТТБ» прокладывается в новых построенных домах, у крупных операторов связи. Это наиболее удобный вид подключения интернета к многоэтажному зданию в российских городах.

Обратите внимание! Стоимость монтажа FTTВ будет намного ниже, если в дома заводить медный кабель.

FTTB технология — что это? Простота и легкость построения сетевых линий интернета, на неё легко накладываются другие технологии. К одному устройству FTTB подсоединяется минимальное количество абонентов, что позволяет значительно снизить уровень помех.

По своим возможностям подключение уступает лишь FTTH, где оптовое волокно прокладывается в квартиру к абоненту.

FTTH является перспективной, но относительно дорогостоящей технологией. Оптическое волокно прокладывается до квартир, там устанавливается терминал, а от него протягивается кабель до ПК или к FTTB роутеру.

Благодаря этой технологии появилась возможность использовать широкополосной интернет, который обладает высокой пропускной полосой. Эта технология даёт возможность через один порт подключаться к интернету, телефону и телевидению.

FTTH сохраняет конфиденциальность, (для доступа необходим пароль). Взломать FTTH или прослушать невозможно.

Технология подключения FTTB и в чём её преимущество перед ADSL

Что лучше выбрать ADSL или FTTB и какая разница между ними существует? Технология ADSL предусматривает передачу данных по обычным телефонным проводам. Для преобразования информации у абонента используется устройство VDSL модемы, которые могут работать по существующим телефонным
линиям, при этом не мешая обычной передаче телефонных сообщений.

Технология имеет ряд недостатков:

• необходимость настройки модема под определённого провайдера;
• сильная зависимость от качества кабеля;
• ограничение быстроты сигнала в 24 Мбит (для ADSL2+).

Со своими недостатками эта технология также имеет и преимущества.

Обратите внимание! Простота и дешёвый способ состоит в том, что для соединения интернета нет необходимости отдельно проводить кабель в дом, линия работает при наличии городского телефона.

В чём преимущество технологии GPON

FTTB GPON узел связи развивает передачу данных, во много раз превышающие возможности модемной технологии ADSL. Оптический кабель подводится в помещение к абоненту, и по этому кабелю предоставляются услуги интернета, телефона и телевидения с гарантированным качеством обслуживания:

• широкий спектр поставляемых услуг;
• нет необходимости в дополнительном оснащении, оптический кабель, напрямую подключается к персональному компьютеру;
• длительный срок эксплуатации;
• возможность обмениваться большими объемами информации;
• FTTB интернет — доступные цены для всех категорий пользователей;
• стабильная и качественная связь в любое время дня или ночи.

Технологию GPON стали внедрять относительно недавно.

Схема подключения FTTB и оснащение, необходимое для ее реализации

Оптоволокно не прокладывается цельно от АТС до помещения. На определенном участке линии сигнал делится. Оптический делитель сплиттер, превращает одно волокно в несколько.

Сетевое оборудование ONU устанавливается в распределительном шкафу многоквартирного дома и имеет несколько портов для подключения соседних квартир.

ONT — устройство для индивидуального пользования (его называют оптическим модемом). FTTB модем стандарта GPON подключается к домашнему ПК по витой паре, или по беспроводной связи (Wi-Fi). В ONT также есть порты для подключения телевизора и VoIP-телефона.

OLT (Optical Line Terminal) — оснащение называется PON-коммутатором. ONT и ONU преобразуют оптические сигналы, поступившие от OLT.

Если оптическую линию от OLT разделить сплиттером, а на выходе подключить ONT, то такой переход образует пассивную оптическую сеть PON (Passive Optical Network). Оптический сплиттер является одним из важнейших компонентов пассивных оптических сетей.

Патч-корд Duplex — отрезок оптоволоконного кабеля с оптическими разъемами на обоих концах применяется для подключения к сетевому оборудованию.

Обратите внимание! Технология PON не использует никакого активного оснащения. За счет этого получается высокая пропускная способность канала и возможность подключить несколько услуг по одной линии.

Развертывание PON FTTB линий производится известными провайдерами России.

FTTB Ростелеком — что это такое? Это скоростное подключение к интернету оптического волокна. Долгое время Ростелеком продвигал технологию ADSL, которая позволяет получать скорость до 24 Мбит/сек. При этом телефонные линии должны быть совершенными, но их мало. Поэтому максимальный сигнал будет только у тех потребителей, кто проживает недалеко от телефонной станции.

Каким образом прокладывается оптоволоконный кабель:

• оптический кабель разветвляется по подъездам, на верхнем этаже или чердачном помещении;
• в помещении устанавливаются специальные FTTB модемы ONU;
• терминал оптической линии OLT устанавливается на стороне провайдера и представляет из себя управляемый коммутатор;
• разводка витой пары проходит до помещения абонента.

Обратите внимание! Если интернет нужен на нескольких устройствах, используется FTTB Wi-FI роутер. Маршрутизатор организовывает беспроводную точку доступа в радиусе 10-15 метров. Настройка роутера Ростелеком заключается в создании PPPoE-соединения.

Высокая пропускная способность оптического волокна позволяет передавать информацию на высокой скорости, недосягаемой для других транспортных систем связи. Преимуществом технологии FTTB является то, что скорость загрузки и передачи данных остается постоянной, а именно 100 Мбит/с. Передача данных с использованием телефонного или телевизионного кабеля колеблется.

Система мониторинга телекоммуникационных шкафов FTTB: просто, дёшево, надёжно!

Организация мониторинга телекоммуникационных шкафов FTTB – задача не из лёгких. С одной стороны, телекоммуникационный шкаф — это достаточно простой объект, с другой стороны — таких объектов великое множество. Поэтому мониторинг FTTB должен быть массовым, а система при этом — функционально неизбыточной и, главное, дешёвой. Именно такую систему мы успешно предлагаем связистам уже несколько лет…

Путь создания устройств для мониторинга FTTB

Система мониторинга шкафов FTTB от «Технотроникса» практически ровесница начала масштабного строительства сетей по технологии «оптика до дома». Имея солидный опыт разработки систем мониторинга для других объектов связи, мы в тот момент оказались наиболее близки к пониманию потребностей такого уникального объекта, как шкаф FTTB. Первым предложенным рынку контроллером для мониторинга шкафа FTTB стал КУБ-Микро.

КУБ-Микро — родоначальник семейства устройств для контроля телекоммуникационных шкафов

В контроллере КУБ-Микрo (который, кстати, до сих пор пользуется заслуженным спросом) ещё в 2009 году были предусмотрены все самые необходимые функции для мониторинга шкафа FTTB: контроль вскрытия и вибрации (удара), контроль пожара и температуры, контроль фазы и дистанционное снятие показаний с электросчётчиков. Первая поставка крупной партии этих контроллеров помогла нам ещё глубже осознать потребности объекта: например, необходимость дистанционной перепрошивки контроллеров, ПО Диспетчерского Центра (ДЦ), специализированного под эти массовые и однотипные объекты и т.д.

КУБ-POWERlight — самое популярное устройство для FTTB

С учётом вышеописанных и других пожеланий (прежде всего, пожеланий по удешевлению!), совместно с нашим партнёром, компанией «ПАУЭР ИНЖИНИРИНГ», мы выпустили в свет оптимизированный контроллер КУБ-POWERlight . В нём мы отказались от специализированных входов с заданным функционалом. Контроллер получил четыре универсальных порта ввода-вывода, которые можно настроить на выполнение тех или иных функций по желанию Заказчика (см. пример в статье «Мониторинг шкафа FTTB: типовое решение» ). Ассортимент возможных функций дополнился: автоматическим перезапуском коммутаторов при их зависании и контролем источника бесперебойного питания, позволяющим отследить момент перехода шкафа на резервное питание и спланировать действия по устранению аварии. КУБ-POWERlight — это актуальное техническое решение, объём продаж этих устройств перевалил за 50 тысяч.

КУБ-POWER — контроллер для особых случаев

Ещё одним результатом нашей совместной работы «ПАУЭР ИНЖИНИРИНГ» стал контроллер КУБ-POWER. Это более полнофункциональный контроллер, предлагающий Заказчику, готовому пойти на некоторое увеличение бюджета, большее число входов. Их можно использовать, например, для решения такой актуальной задачи, как контроль межподъездного кабеля, без применения дополнительных устройств.

ППУ — интегрированное решение для шкафов FTTB: новинка от «Технотроникса»

И, наконец, наша последняя новинка для контроля шкафов FTTB — это Панель Питания и Управления ППУ (читайте подробнее авторскую статью А.Я. Раскина и смотрите ВИДЕОролик ), которая совмещает в одном корпусе функционал сразу нескольких устройств, необходимых для автоматизированной и бесперебойной работы шкафа FTTB: контроллер для мониторинга шкафа, источник бесперебойного питания, вводно-распределительное устройство c блоком розеток для внешних подключений. Таким образом, уникальный конструктив устройства позволяет обеспечить порядок и сэкономить место в шкафу, а также повысить надёжность системы, упростить её монтаж и эксплуатацию!

Возможности системы мониторинга шкафов FTTB

Мы кратко описали устройства, которые могут обеспечить мониторинг шкафов FTTB, теперь хотелось бы подробней остановиться на функционале, который может предложить наша система. Функционал системы мониторинга телекоммуникационных шкафов FTTB строго «заточен» под данный тип объектов и основан уже на значительном опыте эксплуатации наших устройств в шкафах FTTB. Итак, система обеспечивает следующие функции.

Охрана. Охрана является одной из важнейших функций мониторинга шкафов FTTB, ведь телекоммуникационный шкаф, как правило, размещается в неохраняемых зонах, таких. как чердаки и подъезды жилых домов, и становится лёгкой добычей вандалов и расхитителей. Функция охраны телекоммуникационного шкафа включает в себя:

контроль несанкционированного вскрытия шкафа с помощью магнитоконтактного датчика вскрытия;

защиту от взлома, посредствам датчика вибрации, реагирующего на удар и обеспечивающего оперативное информирование диспетчера ещё до факта вскрытия шкафа;

авторизацию доступа обслуживающего персонала с помощью ЧИП-считывателя или proximity-карты.

Перечисленных возможностей, которыми наделены все устройства для мониторинга FTTB, вполне достаточно для того, чтобы построить на объекте эффективную систему охраны. Однако, такое устройство, как Панель Питания и Управления, помимо вышеперечисленного, содержит встроенную сирену для подачи тревожного звукового оповещения в случае попытки совершения вандальных действий (при сработке датчика вибрации). Согласитесь, надо обладать крепкими нервами для того, чтобы продолжить взламывать шкаф, когда вовсю «ревёт» сирена!

Контроль температуры и пожарная безопасность — ещё одна важная функция, которую необходимо осуществлять при мониторинге шкафов FTTB. Ведь, телекоммуникационный шкаф «напичкан» электроникой, которая подвержена перегреву и может привести к возгоранию.

Именно поэтому контроллеры для мониторинга телекоммуникационных шкафов от «Технотроникса» снабжены миниатюрным датчиком температуры, который можно использовать в качестве пожарного извещателя. Датчик смонтирован на плате, но вынесен за пределы корпуса контроллера и способен чутко реагировать на быстрое изменение температуры внутри шкафа благодаря его малым объемам. Таким образом, пожар можно зафиксировать и локализовать в самом его начале.

В ППУ для контроля пожара также используется датчик температуры, который подключается к устройству и может быть вынесен на расстояние до 50 см.

Для предотвращения перегрева или переохлаждения оборудования телекоммуникационного шкафа КУБ-POWERlight и ППУ снабжены функцией управления климатическими устройствами (кондиционером/нагревателем). При этом, у КУБ-POWERlight управление осуществляется по запросу из ДЦ, а у ППУ — и по запросу, и автоматически при достижении заданных порогов температур.

Дистанционное снятие показаний с электросчётчиков. Ни для кого не секрет, что ежемесячный сбор показаний со счётчиков электроэнергии на огромном количестве разрозненно расположенных шкафов FTTB выливается в большие временные и трудовые затраты. Для того чтобы избавить наших уважаемых заказчиков от данной проблемы, специалисты компании «Технотроникс» наделили систему мониторинга телекоммуникационных шкафов функцией дистанционного снятия показаний с электросчётчиков. При этом, снятие показаний производится с импульсного выхода электросчётчика, универсального для всех типов счётчиков, поэтому система способна снимать показания абсолютно с любых типов счётчиков.

А в специальной модификации ППУ – ППУ-С – электросчётчик и вовсе является уже встроенным элементом!

Pис. 1. Модификация ППУ – ППУ-С со встроенным электросчётчиком.

Таким образом, с помощью системы мониторинга телекоммуникационных шкафов от «Технотроникса» можно автоматизировать процесс снятия показаний с приборов учёта для многотысячной армии электросчётчиков, установленных в шкафах FTTB.

Контроль ИБП.*При использовании в шкафу FTTB источника бесперебойного питания Megatec у контроллеров КУБ-POWERlight и КУБ-POWER есть возможность осуществлять контроль ИБП для фиксации факта перехода шкафа на резервное питание. Кроме этого, Вы можете в режиме он-лайн из ДЦ узнать значение переменного напряжения на входе и выходе ИБП, ток нагрузки ИБП в процентах от максимального, частоту питающей электросети, а также напряжение на аккумуляторе ИБП.

Если же Вы планируете использовать для мониторинга своих телекоммуникационных шкафов Панель Питания и Управления ППУ, то Вам не придётся дополнительно устанавливать источник бесперебойного питания, ведь ИБП является уже встроенным! А ввиду того, что данный ИБП специализирован для коммутаторов, переход на него происходит без «провала напряжения», который присутствует в большинстве других ИБП. Таким образом, устраняется проблема зависания коммутаторов из-за скачков напряжения в сети.

Рис. 2. Контроль параметров ИБП в программном обеспечении

Перезапуск зависшего телекоммуникационного оборудования как на аппаратном уровне, так и по запросу из ДЦ. Проблема зависания коммутаторов, находящихся в шкафах FTTB, — серьёзная «головная боль» эксплуатирующего персонала. Для устранения зависания необходим выезд на объект специалиста, что выливается в большие временные и трудовые затраты. Устройства мониторинга телекоммуникационных шкафов от «Технотроникса» (КУБ-POWERlight, КУБ-POWER и ППУ) позволят решить эту проблему в считанные минуты, осуществив автоматический рестарт зависшего оборудования по цепи электропитания 220В.

Помимо перечисленных выше функций мониторинга, Заказчик при необходимости c помощью контроллеров типа КУБ для мониторинга шкафов FTTB может организовать на своем объекте и такие функции, как контроль протечки, контроль наличия фазного напряжения и др.

В качестве программного обеспечения Диспетчерского Центра может быть использовано ПО «Технотроникс.SQL» или любое программное обеспечение, работающее на базе протокола SNMP.

А теперь, подытожим, система мониторинга телекоммуникационных шкафов FTTB от «Технотроникса» обладает всеми необходимыми характеристиками, важными для организации мониторинга данного типа объектов. Функционал системы неизбыточен, устройства малогабаритны и достаточно дешевы, а программное обеспечение быстродейственно и легко масштабируемо. Благодаря чему наши Заказчики смогут развернуть максимально эффективную систему мониторинга с минимальными затратами!

* Наша система поддерживает ИБП EngPower 600 VA (в стоечном исполнении), ИБП Ippon Back Power 600. Возможна работа с другими ИБП, совместимыми с программным протоколом Megatec.
